Dwide pendel
16272 Dwide 16272
En pendlad arbetsplatsarmatur som skapar direkt/indirektljus. Delta-bländskydd ger hög effektivitet och optimal ljuskomfort.
Montage
Wirependel. Armaturfäste med friktionslås ingår i armatur.
Anslutning
Inkoppling sker via 5-polig snabbkopplingsplint vid armaturens ände och döljs av täcklock.
Utförande
Armaturstomme av metal och gavlar av gjuten metall, vit (RAL 9016) strukturlack. Ovansidan täcks av en opal film för diffusering av indirektljus och som fungerar som dammskydd.
Bländskydd
Delta – Microprismabländskydd i akryl (PMMA) med en tunn opaldiffusor i akryl (PMMA) innanför. Light divider i akryl (PMMA).
Ljusfördelning

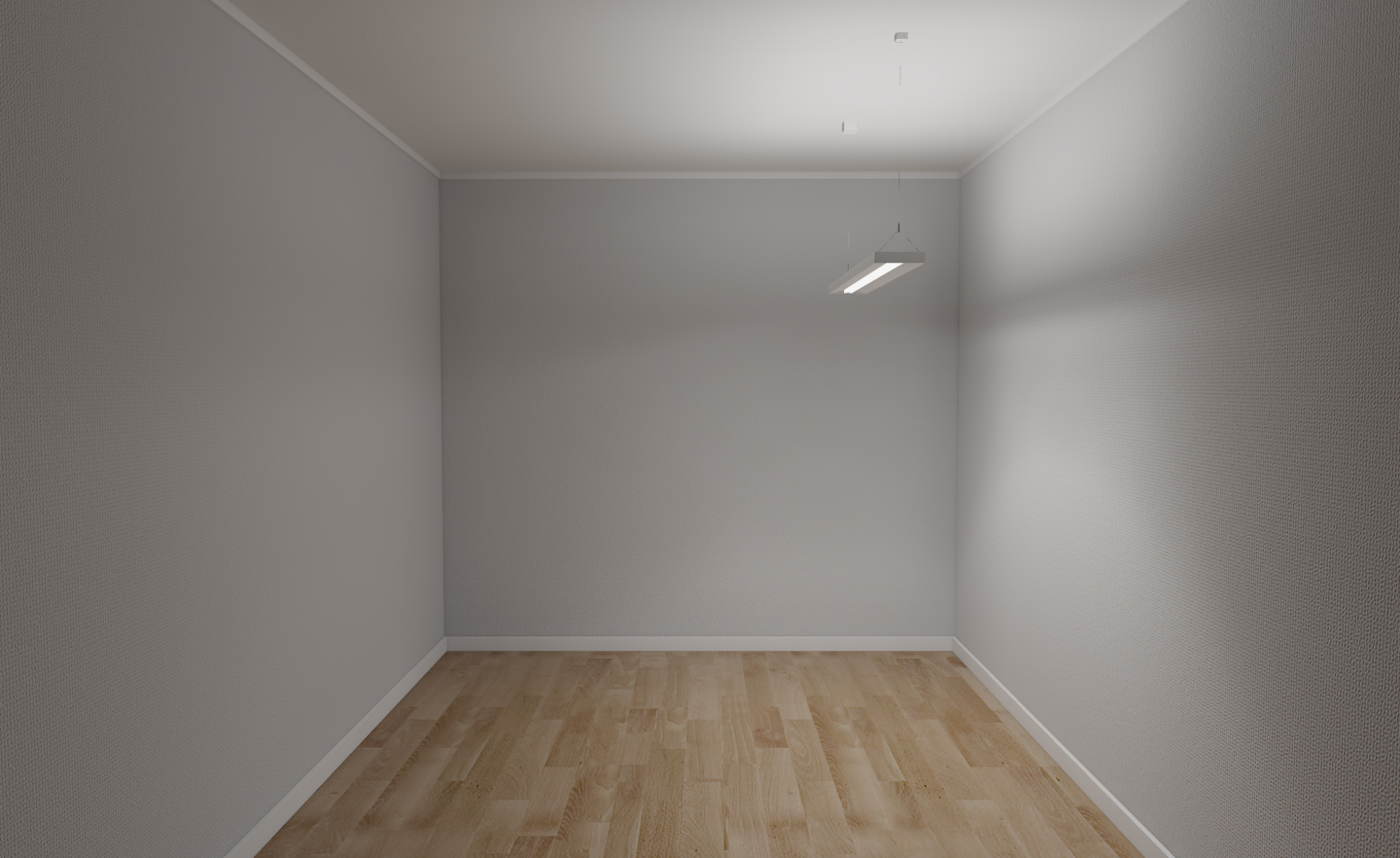

Direkt/indirekt, 60/40 eller 30/70.
Ljusstyrning
DALI/faspulskontroll som standard. Armaturer med DALI/Faspulskontroll har CLO (Constant Light Output) som standard.
Faspulskontroll finns med Push Dim och dragdim.
e-Sense Active – PIR-sensor med närvaro- och dagsljusstyrning via DALI.
e-Sense BrightSwitch – PIR-sensor med luxtröskel. Närvarostyrning tänd/släck. Frånvarodämpning hög/låg finns på förfrågan.
Organic Response – PIR-sensor med närvaro- och dagsljusstyrning. Alla armaturer agerar master/slav med IR-kommunikation.
Tillbehör
Montage- och kompletteringsdetaljer beställs separat.
Design
Yellon
Övrigt
CRI 90 alt CLO L100 100 000h på förfrågan. CLO (Constant Light Output) innebär att armaturen ger samma ljusmängd under hela dess specificerade brinntid. Fagerhult Plus-armatur levereras komplett monterad med halogenfri anslutningsledning och wire med ögla.
Media
Organic Response – Så fungerar det
Dwide Pendel Direkt/indirekt – installationsvideo
Dwide Pendel Direkt 600x600 – Installationsvideo
Dwide
Dwide är en komplett produktfamilj som möter belysningsprojektets alla behov – oavsett om det gäller kontor, skola eller sjukhus. Infällda, takmonterade och pendlade armaturer med olika ljusfördelningar kompletteras av smarta...
Mer om familjen DwideÖvriga produkter
Dokument
Specifikation
Laddar...
Accessories Notor G2 Ripustettava suora/epäsuora Lamell
Filter
| Namn | Beskrivning | Best. nr. | |
|---|---|---|---|
| Namn | Beskrivning | Best. nr. | |
|
Bärskena inkl. clips och fästen | L=600/625 mm, bärprofil: 15, maxlast: 75N/par | 90015 |
|
|
Bärskena inkl. clips och fästen | L=600/625 mm, bärprofil: 25, maxlast: 75N /par. | 94067 |
|
Wireupphäng till bärskena L: 1,5m | Wireupphäng till bärskena 90015, 90016, 90017, 94052, 94067, 94068. | 91426 |
|
|
Bärskena inkl. clips och fästen | L=1200/1250 mm, bärprofil: 15, maxlast: 120/30N /par | 90016 |
|
|
Bärskena inkl. clips och fästen | L=1200/1250 mm, bärprofil: 25, maxlast: 120/30N /par | 94068 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Runda takkoppar – liten + stor, transparent anslutningsledning (96382+96390) | 95355 |
|
Wireupphäng för rampmontage, 3x0.75 mm² L: 1,4m | Rund stor takkopp för bärprofil 25 mm, vit anslutningsledning/st | 96388 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Runda takkoppar – liten + stor, för bärprofil 25 mm, vit anslutningsledning (96384+96388) | 95356 |
|
Wireupphäng för rampmontage, 3x0.75 mm² L: 1,4m | Kvadratisk stor takkopp, vit anslutningsledning/st | 96374 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, vit anslutningsledning (96372+96376) | 95364 |
|
Wireupphäng för rampmontage, 3x0.75 mm² L: 1,4m | Kvadratisk stor takkopp, transparent anslutningsledning/st | 96378 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, transparent anslutningsledning (96372+96379) | 95365 |
|
Wireupphäng för rampmontage, 3x0.75 mm² L: 1,4m | Kvadratisk stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st | 96379 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Kvadratiska takkoppar – liten + stor, vit anslutningsledning (96370+96374) | 95362 |
|
Wireupphäng för rampmontage, 3x0.75 mm² L: 1,4m | Kvadratisk stor takkopp för bärprofil 25 mm, vit anslutningsledning/st | 96376 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Runda takkoppar – stora, för bärprofil 25 mm, transparent anslutningsledning (96385+96391) | 95353 |
|
Wireupphäng för rampmontage, 3x0.75 mm² L: 1,4m | Rund stor takkopp, vit anslutningsledning/st | 96386 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Kvadratiska takkoppar – stora, för bärprofil 25 mm, transparent anslutningsledning (96373+96379) | 95361 |
|
Wireupphäng för rampmontage L: 1,4m | Rund stor takkopp för bärprofil 25 mm/st | 96385 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Kvadratiska takkoppar – liten + stor, transparent anslutningsledning (96370+96378) | 95363 |
|
Wireupphäng för rampmontage L: 1,4m | Kvadratisk stor takkopp för bärprofil 25 mm/st | 96373 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Kvadratiska takkoppar – stora, för bärprofil 25 mm, vit anslutningsledning (96373+96376) | 95360 |
|
Wireupphäng för rampmontage L: 1,4m | Rund liten takkopp/st | 96382 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Kvadratiska takkoppar – stora, transparent anslutningsledning (96371+96378) | 95359 |
|
Wireupphäng för rampmontage L: 1,4m | Kvadratisk stor takkopp/st | 96371 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Kvadratiska takkoppar – stora, vit anslutningsledning (96371+96374) | 95358 |
|
Wireupphäng för rampmontage L: 1,4m | Rund liten takkopp för bärprofil 25 mm/st | 96384 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Runda takkoppar – liten + stor, för bärprofil 25 mm, transparent anslutningsledning (96384+96391) | 95357 |
|
Wireupphäng för rampmontage L: 1,4m | Kvadratisk liten takkopp för bärprofil 25 mm/st | 96372 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Runda takkoppar – stora, för bärprofil 25 mm, vit anslutningsledning (96385+96388) | 95352 |
|
Wireupphäng för rampmontage L: 1,4m | Kvadratisk liten takkopp/st | 96370 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Runda takkoppar – stora, vit anslutningsledning (96383+96386) | 95350 |
|
Wireupphäng för rampmontage L: 1,4m | Rund stor takkopp/st | 96383 |
|
Wireupphäng för rampmontage, 3x0.75 mm² L: 1,4m | Rund stor takkopp, transparent anslutningsledning/st | 96390 |
|
Wireupphäng för rampmontage, 3x0.75 mm² L: 1,4m | Rund stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st | 96391 |
|
Fjärrkontroll e-Sense BrightSwitch | Fjärrkontroll | 86359 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Runda takkoppar – stora, transparent anslutningsledning (96383+96390) | 95351 |
|
Wireupphäng för singelmontage, 3x0.75 mm². L: 1,4m | Runda takkoppar – liten + stor, vit anslutningsledning (96382+96386) | 95354 |
|
IR-dongle för Organic Response | IR dongle för armatur utrustad med Organic Response. | 86279 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Runda takkoppar – liten + stor, för bärprofil 25 mm, vit anslutningsledning (96384+96389) | 95372 |
|
|
Wireupphäng för rampmontage, 5x0.75 mm² L: 1,4m | Rund stor takkopp, vit anslutningsledning/st | 96387 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, transparent anslutningsledning (96372+96381) | 95381 |
|
|
Wireupphäng för rampmontage, 5x0.75 mm² L: 1,4m | Rund stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st | 96393 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Kvadratiska takkoppar – liten + stor för bärprofil 25 mm, vit anslutningsledning (96372+96377) | 95380 |
|
|
Wireupphäng för rampmontage, 5x0.75 mm² L: 1,4m | Rund stor takkopp för bärprofil 25 mm, vit anslutningsledning/st | 96389 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Kvadratiska takkoppar – liten + stor, transparent anslutningsledning (96370+96380) | 95379 |
|
|
Wireupphäng för rampmontage, 5x0.75 mm² L: 1,4m | Kvadratisk stor takkopp, vit anslutningsledning/st | 96375 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Kvadratiska takkoppar – liten + stor, vit anslutningsledning (96370+96375) | 95378 |
|
|
Wireupphäng för rampmontage, 5x0.75 mm² L: 1,4m | Kvadratisk stor takkopp, transparent anslutningsledning/st | 96380 |
|
|
Wireupphäng för rampmontage, 5x0.75 mm² L: 1,4m | Kvadratisk stor takkopp för bärprofil 25 mm, transparent anslutningsledning/st | 96381 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Kvadratiska takkoppar – stora, för bärprofil 25 mm, transparent anslutningsledning (96373+96381) | 95377 |
|
|
Wireupphäng för rampmontage, 5x0.75 mm² L: 1,4m | Kvadratisk stor takkopp för bärprofil 25 mm, vit anslutningsledning/st | 96377 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Kvadratiska takkoppar – stora, för bärprofil 25 mm, vit anslutningsledning (96373+96377) | 95376 |
|
|
Wireupphäng för rampmontage, 5x0.75 mm² L: 1,4m | Rund stor takkopp, transparent anslutningsledning/st | 96392 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Kvadratiska takkoppar – stora, transparent anslutningsledning (96371+96380) | 95375 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Kvadratiska takkoppar – stora, vit anslutningsledning (96371+96375) | 95374 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Runda takkoppar – stora, för bärprofil 25 mm, vit anslutningsledning (96385+96389) | 95368 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Runda takkoppar – liten + stor, för bärprofil 25 mm, transparent anslutningsledning (96384+96393) | 95373 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Runda takkoppar – liten + stor, vit anslutningsledning (96382+96387) | 95370 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Runda takkoppar – stora, transparent anslutningsledning (96383+96392) | 95367 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Runda takkoppar – liten + stor, transparent anslutningsledning (96382+96392) | 95371 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Runda takkoppar – stora, vit anslutningsledning (96383+96387) | 95366 |
|
|
Wireupphäng för singelmontage, 5x0.75 mm² L: 1,4m | Runda takkoppar – stora, för bärprofil 25 mm, transparent anslutningsledning (96385+96393) | 95369 |
|
Takfäste i krom med wireupphäng | Wireupphäng L=1,5 m, takfäste i krom/par | 91696 |
|
Fjärrkontroll | Fjärrkontroll e-Sense Active | 86415 |
|
Programmeringsfjärrkontroll e-Sense Active | Programmeringsfjärrkontroll | 86414 |
|
Organic Response I/O box | I/O-box med potentialfritt 16A relä för styrning av externa enheter. | 86413 |
|
Extern Organic Response sensor inkl. DALI PSU | Extern sensor inkl. DALI PSU, infälld, 1 m kabel | 86407 |
|
Organic Response IoT Gateway | Gateway för uppkoppling mot Organic Response Portal. Inkl. strömadapter och väggfäste. Kontrollerar max 150 sensorer. | 86296 |
|
Extern Organic Response sensor inkl. DALI PSU | Extern sensor inkl. DALI PSU, ytmonterad, 1 m kabel | 86408 |
|
Extern Organic Response sensor inkl. DALI PSU | Extern sensor inkl. DALI PSU, rörmontage 1 m kabel. Exkl. rör. | 86409 |
|
|
Extern Organic Response sensor inkl. DALI PSU | Extern sensor inkl. DALI PSU, rörmontage 3.2 m kabel. Exkl. rör. | 86412 |
|
|
Extern Organic Response sensor inkl. DALI PSU | Extern sensor inkl. DALI PSU, ytmonterad, 3.2 m kabel | 86411 |
|
|
Extern Organic Response sensor inkl. DALI PSU | Extern sensor inkl. DALI PSU, infälld, 3.2 m kabel | 86410 |
|
Organic Response EnOcean trådlös tryckknappspanel | EnOcean 2-funktion tryckknappspanel, vit | 86416 |
|
Organic Response EnOcean trådlös tryckknappspanel | EnOcean 4-funktion tryckknappspanel, vit | 86417 |
|
Organic Response EnOcean trådlös tryckknappspanel | EnOcean 4-funktion tryckknappspanel, märkt, vit | 86437 |
|
Organic Response EnOcean trådlös tryckknappspanel | EnOcean 2-funktion tryckknappspanel, märkt, vit | 86436 |
|
Täckplåt för slät ovansida | Täckplåt för slät ovansida, vit (RAL 9016). | 41039 |
|
|
Organic Response I/O box | I/O-box med potentialfritt 8A relä för styrning av externa enheter. | 86433 |
